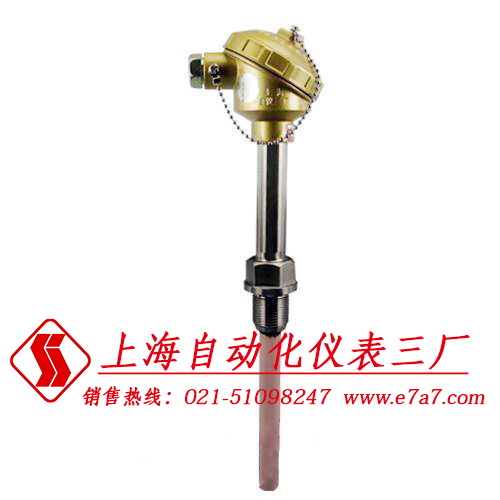

产品名称:铂铑热电偶WRP2-131,上海自动化仪表三厂

产品型号:WRP2-131

产品报价:¥面议

产品特点:铂铑热电偶WRP2-131,上海自动化仪表三厂又叫贵金属热电偶,热电阻,热电偶,铂铑热电偶它作为温度测量传感器,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统,用以直接测量或控制各种生产过程中0-1800℃范围内的流体、蒸汽和气体介质以及固体表面等温度。

铂铑热电偶WRP2-131,上海自动化仪表三厂的详细资料:

铂铑热电偶WRP2-131,上海自动化仪表三厂又叫贵金属热电偶,热电阻,热电偶,铂铑热电偶它作为温度测量传感器,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统,用以直接测量或控制各种生产过程中0-1800℃范围内的流体、蒸汽和气体介质以及固体表面等温度。
铂铑热电偶是由两种不同成分的导体两端接合成回路时,当两接合点温度不同时,就会在回路内产生热电流。如果热电偶的工作端与参比端存在有温差时,显示仪表将会批示出热电偶产生的热电势所对应的温度值。


铂铑热电偶WRP2-131,上海自动化仪表三厂的热电动热将随着测量端温度升高而增长,它的大小只与热电偶材料和两端的温度有关、与热电极的长度、直径无关。各种铂铑热电偶的外形常因需要而极不相同,但它们的基本结构却大致相同,通常由热电极、绝缘套保护管和接线盒等主要成分组成。
铂铑热电偶应用
适用于各种生产过程中高温场合,广泛应用于粉未冶金,烧结光亮炉,真空炉,冶炼炉,玻璃,炼钢炉及陶瓷及工业盐浴炉等测温。
铂铑热电偶WRP2-131,上海自动化仪表三厂主要技术参数
电气出口:M20x1.5,NPT1/2
精度等级:I 、 II
防护等级:IP65
偶丝直径:Φ0.5
公称压力:常压
热电偶测量温度及允差



热电偶类别

代号

分度号

最高温度

测量温度

允许偏差△t℃

铂铑30-铂铑6

WRR

B

0~1800

0-1600

±1.5℃或±0.25%t

铂铑10-铂

WRP

S

0~1600

0-1300

±1.5℃或±0.25%t

铂铑13-铂

WRQ

R

0~1600

0-1300

±1.5℃或±0.25%t

镍铬-镍硅

WRN

K

0~1300

0-1100

±2.5℃或±0.75%t

镍铬-铜镍

WRE

E

0~800

0-800

±2.5℃或±0.75%t

装配式铂铑热电偶型号及规格



型 号

分 度 号

测温范围℃

保 护 管 材 料

热响应时间

规 格

d

L x l

WRP-130
WRP2-130

S

0-1600

刚玉管
碳化硅管

< 150S

Φ16

300x150
350x200
400x250
450x300
550x400
650x500
900x750
1150x1000
1650x1500 2150x2000

WRP-131
WRP2-131

< 360S

Φ25

WRQ-130
WRQ2-130

R

0-1600

< 150S

Φ16

WRQ-131
WRQ2-131

< 360S

Φ25

WRR-130
WRR2-130

B

0-1800

< 150S

Φ16

WRR-131
WRR2-131

< 360S

Φ25

铠装铂铑热电偶型号及规格



产品名称

型号

外套管材料

推荐最高使用温度

S型
(铂铑10-铂)

WRPK

GH3030
GH3039
25Cr20Ni

800-1350℃

R型
(铂铑13-铂)

WRQK

GH3030
GH3039
25Cr20Ni

800-1350℃

B型
(铂铑30-铂6)
(双铂铑)

WRRK

GH3030
GH3039
N10276

800-1350℃

小铂铑热电偶型号及规格



名 称

型 号

分度号

测温范围(℃)

保护管材质

长度(mm)

小型铂铑热电偶

WRP-100

S

0-1300

刚玉管

150
225
250
300

WRQ-100

R

0-1300

WRR-100

B

0-1600

防爆铂铑热电偶型号及规格



名 称

型 号

分度号

测温范围(℃)

保护管材质

长度(mm)

防爆铂铑热电偶

WRP-140

S

0-1600

刚玉管
碳化硅管

650x500
850x700
900x750
1000x850

WRQ-140

R

0-1600

WRR-140

B

0-1800

一体化铂铑热电偶型号及规格



名 称

型 号

分度号

测温范围(℃)

保护管材质

长度(mm)

一体化铂铑热电偶

WRPB-130

S

0-1600

刚玉管
碳化硅管

650x500
850x700
900x750
1000x850

WRQB-130

R

0-1600

WRRB-130

B

0-1800



1)热电偶 I 级按协议订货;
2)非置入部分为碳钢
