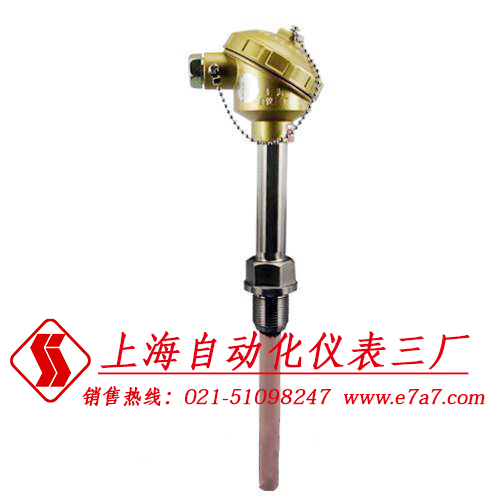

产品名称：铂铑热电偶WRP2-130,上海自动化仪表三厂
产品型号：WRP2-130
产品报价：￥面议
产品特点：无
铂铑热电偶WRP2-130,上海自动化仪表三厂的详细资料：
铂铑热电偶WRP2-130,上海自动化仪表三厂又叫贵金属热电偶，热电阻,热电偶,铂铑热电偶它作为温度测量传感器,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统，用以直接测量或控制各种生产过程中0-1800℃范围内的流体、蒸汽和气体介质以及固体表面等温度。
铂铑热电偶是由两种不同成分的导体两端接合成回路时,当两接合点温度不同时，就会在回路内产生热电流。如果热电偶的工作端与参比端存在有温差时，显示仪表将会批示出热电偶产生的热电势所对应的温度值。
铂铑热电偶WRP2-130,上海自动化仪表三厂的热电动热将随着测量端温度升高而增长，它的大小只与热电偶材料和两端的温度有关、与热电极的长度、直径无关。各种铂铑热电偶的外形常因需要而极不相同，但它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要成分组成。
铂铑热电偶应用
适用于各种生产过程中高温场合，广泛应用于粉未冶金，烧结光亮炉，真空炉，冶炼炉，玻璃，炼钢炉及陶瓷及工业盐浴炉等测温。
铂铑热电偶WRP2-130,上海自动化仪表三厂主要技术参数
电气出口：M20x1.5,NPT1/2
精度等级：I 、 II
防护等级：IP65
偶丝直径：Φ0.5
公称压力：常压
热电偶测量温度及允差
| 热电偶类别 |
代号 |
分度号 |
最高温度 |
测量温度 |
允许偏差△t℃ |
|
铂铑30-铂铑6 |
WRR |
B |
0~1800 |
0-1600 |
±1.5℃或±0.25%t |
|
铂铑10-铂 |
WRP |
S |
0~1600 |
0-1300 |
±1.5℃或±0.25%t |
|
铂铑13-铂 |
WRQ |
R |
0~1600 |
0-1300 |
±1.5℃或±0.25%t |
|
镍铬-镍硅 |
WRN |
K |
0~1300 |
0-1100 |
±2.5℃或±0.75%t |
|
镍铬-铜镍 |
WRE |
E |
0~800 |
0-800 |
±2.5℃或±0.75%t |
装配式铂铑热电偶型号及规格
| 型 号 |
分 度 号 |
测温范围℃ |
保 护 管 材 料 |
热响应时间 |
规 格 |
|
|
d |
L x l |
|||||
|
WRP-130 |
S |
0-1600 |
刚玉管 |
＜ 150S |
Φ16 |
300x150 |
|
WRP-131 |
＜ 360S |
Φ25 |
||||
|
WRQ-130 |
R |
0-1600 |
＜ 150S |
Φ16 |
||
|
WRQ-131 |
＜ 360S |
Φ25 |
||||
|
WRR-130 |
B |
0-1800 |
＜ 150S |
Φ16 |
||
|
WRR-131 |
＜ 360S |
Φ25 |
||||
铠装铂铑热电偶型号及规格
| 产品名称 |
型号 |
外套管材料 |
推荐最高使用温度 |
|
S型 |
WRPK |
GH3030 |
800-1350℃ |
|
R型 |
WRQK |
GH3030 |
800-1350℃ |
|
B型 |
WRRK |
GH3030 |
800-1350℃ |
小铂铑热电偶型号及规格
| 名 称 |
型 号 |
分度号 |
测温范围(℃) |
保护管材质 |
长度(mm) |
|
小型铂铑热电偶 |
WRP-100 |
S |
0-1300 |
刚玉管 |
150 |
|
WRQ-100 |
R |
0-1300 |
|||
|
WRR-100 |
B |
0-1600 |
防爆铂铑热电偶型号及规格
| 名 称 |
型 号 |
分度号 |
测温范围(℃) |
保护管材质 |
长度(mm) |
|
防爆铂铑热电偶 |
WRP-140 |
S |
0-1600 |
刚玉管 |
650x500 |
|
WRQ-140 |
R |
0-1600 |
|||
|
WRR-140 |
B |
0-1800 |
一体化铂铑热电偶型号及规格
| 名 称 |
型 号 |
分度号 |
测温范围(℃) |
保护管材质 |
长度(mm) |
|
一体化铂铑热电偶 |
WRPB-130 |
S |
0-1600 |
刚玉管 |
650x500 |
|
WRQB-130 |
R |
0-1600 |
|||
|
WRRB-130 |
B |
0-1800 |
1)热电偶 I 级按协议订货；
2)非置入部分为碳钢
